सबवे परियोजनाहरूमा Nidec KDS ट्र्याक्सन मेसिनहरूको आवेदनमा संक्षिप्त छलफल

सार

द्रुत विश्वव्यापी शहरीकरण प्रक्रिया संग, रेल ट्रान्जिट उद्योग द्रुत रूपमा विकास भइरहेको छ। मुख्य सहरी पूर्वाधारको रूपमा, सबवेहरूले यात्रुहरूको प्रवाह र यात्रुहरूको विविध यात्रा मागहरू बढाउने प्रवृत्तिहरूको सामना गरिरहेका छन्, जसले ट्र्याक्सन मेसिनमा नयाँ चुनौतीहरू ल्याउँदछ - सबवे लिफ्टहरूको मुख्य भाग। यी चुनौतीहरूमा ठूलो यात्रु प्रवाहको साथ परिदृश्यहरूमा दक्षता र सुरक्षालाई कसरी सन्तुलन गर्ने, आराम र सुविधाका लागि यात्रुहरूको बढ्दो आवश्यकताहरू कसरी पूरा गर्ने, र लागत र जीवन डिजाइन कसरी सन्तुलन गर्ने भन्ने समावेश छ। यस लेखले कसरी Nidec KDS, कर्षण मेसिन डिजाइन र निर्माणमा विशेषज्ञको रूपमा, ग्राहकहरूको लागि व्यावसायिक समाधानहरू प्रदान गर्दछ भनेर संक्षिप्त रूपमा छलफल गर्नेछ।

कीवर्डहरू

सबवे लिफ्ट, ड्युटी साइकल, ऊर्जा संरक्षण र पर्यावरण संरक्षण, विश्वसनीयता विश्लेषण, ओभरलोड क्षमता, सेवा जीवन डिजाइन

विश्व शहरी रेल ट्रान्जिट सञ्चालन तथ्याङ्क र विश्लेषणको 2021 समीक्षामा वर्गीकरण विधि अनुसार, शहरी रेल ट्रान्जिटलाई तीन वर्गहरूमा विभाजन गर्न सकिन्छ: सबवे, लाइट रेल, र ट्राम। सामान्यतया, रेल ट्रान्जिटमा ठूलो यातायात क्षमता, उच्च गति, बारम्बार प्रस्थान, सुरक्षा र आराम, उच्च समयमा दर, कम भाडा, ऊर्जा संरक्षण र वातावरण संरक्षण जस्ता फाइदाहरू छन्। यद्यपि, यसले उच्च प्राविधिक मापदण्ड र मर्मतसम्भार लागत पनि चाहिन्छ।

सहरी रेल ट्रान्जिटको एक महत्त्वपूर्ण भागको रूपमा, सबवेहरूले शहरी यातायातको विकासमा निस्सन्देह महत्त्वपूर्ण भूमिका खेल्छन्। तिनीहरूले सहरी यातायातको चाप कम गर्न, एकीकृत यातायात सञ्जाल निर्माण गरेर शहरी दायरा र बासिन्दाहरूको जीवनको दायरा विस्तार गर्न, बासिन्दाहरूको जीवनस्तरमा सुधार गर्न, शहरको समग्र छवि बढाउन, र शहरी विकास र प्रगतिको साथै सामाजिक सञ्चार र समृद्धिलाई प्रवर्द्धन गर्न मद्दत गर्दछ।

यात्रुहरूले कुशलतापूर्वक र सहज रूपमा ठाडो लिफ्टहरू लिएर स्टेशनहरू, स्थानान्तरण, वा बाहिर निस्कन सक्छन्। यात्रुहरूको सवारी अनुभव सुनिश्चित गर्न लिफ्ट मोटरहरूको प्राविधिक स्तरले महत्त्वपूर्ण भूमिका खेल्छ। Nidec KDS 60 वर्ष भन्दा बढीको लागि मोटर उद्योगमा गहिरो संलग्न भएको छ। यसका उत्पादनहरूले अन्तर्राष्ट्रिय रूपमा उन्नत प्रविधि डिजाइन, उत्कृष्ट उत्पादन, र गुणस्तर व्यवस्थापनलाई एकीकृत गर्दछ। उच्च गुणस्तरका उत्पादनहरू र एक व्यापक सेवा प्रणालीको साथ, यसले एक दशकभन्दा बढी समयदेखि सबवे परियोजनाहरूमा ठूला भारतीय ग्राहकहरूका लागि एलिभेटर कर्षण मेसिनहरू स्थिर रूपमा आपूर्ति गरेको छ।

01 ग्लोबल स्केल र शहरी रेल ट्रान्जिट उद्योग को संभावनाहरु

तथ्याङ्कले देखाउँछ कि 2022 को अन्त्य सम्म, 41,386.12 किलोमिटर भन्दा बढी सञ्चालन माइलेजको साथ, विश्वभरका 78 देश र क्षेत्रहरूमा 545 सहरहरूमा शहरी रेल ट्रान्जिट सञ्चालनमा राखिएको थियो। 2021 को तुलनामा, कुल विश्वव्यापी शहरी रेल ट्रान्जिट माइलेज 4,531.92 किमी, 11.0% को वार्षिक वृद्धि वृद्धि भयो।

चित्र 1 ले विश्वका प्रमुख महाद्वीपहरूमा शहरी रेल ट्रान्जिटको समग्र मापन देखाउँछ (नोट: रूसका सबै शहरहरूलाई गणनाको लागि युरोपमा वर्गीकृत गरिएको छ)। डाटाले संकेत गर्दछ कि सबवे र ट्रामहरू विश्वव्यापी रूपमा सहरी रेल ट्रान्जिटको मुख्यधारा प्रकार हुन्, र विश्वव्यापी शहरी रेल ट्रान्जिट मुख्यतया यूरेशियामा केन्द्रित छ, सबवेहरू मुख्य रूपमा एशियाई देशहरूमा वितरित छन्। [१]

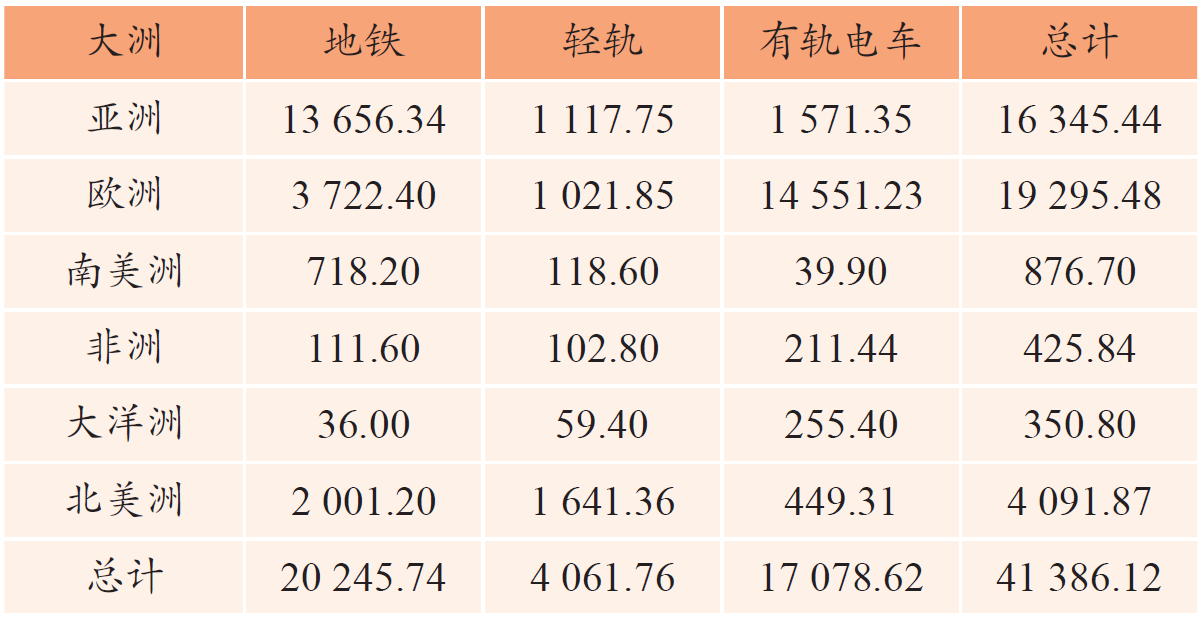

2022 मा विश्वमा महाद्वीप द्वारा शहरी रेल ट्रान्जिट सञ्चालन माइलेज को चित्र 1 सारांश (किमी)

विश्वव्यापी रूपमा, शहरी रेल ट्रान्जिट उद्योग एक महत्वपूर्ण विकास चरणमा छ। विश्वभरका सरकारहरू र उद्यमहरूले यातायात दक्षता सुधार गर्न, वातावरणीय प्रदूषण कम गर्न, र ठूलो संख्यामा यात्रुहरूलाई राम्रो सेवाहरू प्रदान गर्न नयाँ प्रविधिहरू र सुविधाहरूमा निरन्तर लगानी गरिरहेका छन्। विश्वव्यापी रेल ट्रान्जिटको निर्माण र अनुप्रयोग निरन्तर विस्तार भइरहेको छ, र केही विकासशील देशहरूले पनि सक्रिय रूपमा रेल ट्रान्जिटको निर्माणलाई बढावा दिइरहेका छन्।

भारतले 2014 देखि ठूलो मात्रामा सबवे विस्तारलाई बढावा दिएको छ। द टाइम्स अफ इन्डियाका अनुसार, अप्रिल 2022 सम्म, भारतको सबवे नेटवर्कले 870 किलोमिटर कभर गरेको थियो, 18 शहरहरूमा सेवा प्रदान गर्दै। हाल, 27 सहरहरूमा लगभग 1,000 किमी सबवे ट्र्याकहरू निर्माणाधीन छन्, प्रत्येक महिना लगभग 6 किमी नयाँ ट्र्याकहरू प्रयोगमा छन्। पछिल्लो दशकमा भारतको सबवे निर्माणको गति र मापन प्रभावशाली रहेको छ।

लिफ्टहरूको लागि स्थायी चुम्बक सिंक्रोनस मोटर समाधानहरूको व्यावसायिक प्रदायकको रूपमा, Nidec KDS ले विगत दशकमा ठूला भारतीय ग्राहकहरूलाई 1,600 भन्दा बढी ठाडो लिफ्ट मोटरहरू आपूर्ति गरेको छ। मुख्य परियोजनाहरू चित्र 2 मा देखाइएको छ। बलियो प्राविधिक र उत्पादन क्षमताहरूको साथ, Nidec KDS ले सहरी निर्माणमा गहिरो रूपमा भाग लिन्छ र स्थानीय शहरहरूको अन्तर्राष्ट्रिय छवि निर्माणमा योगदान गर्दछ।

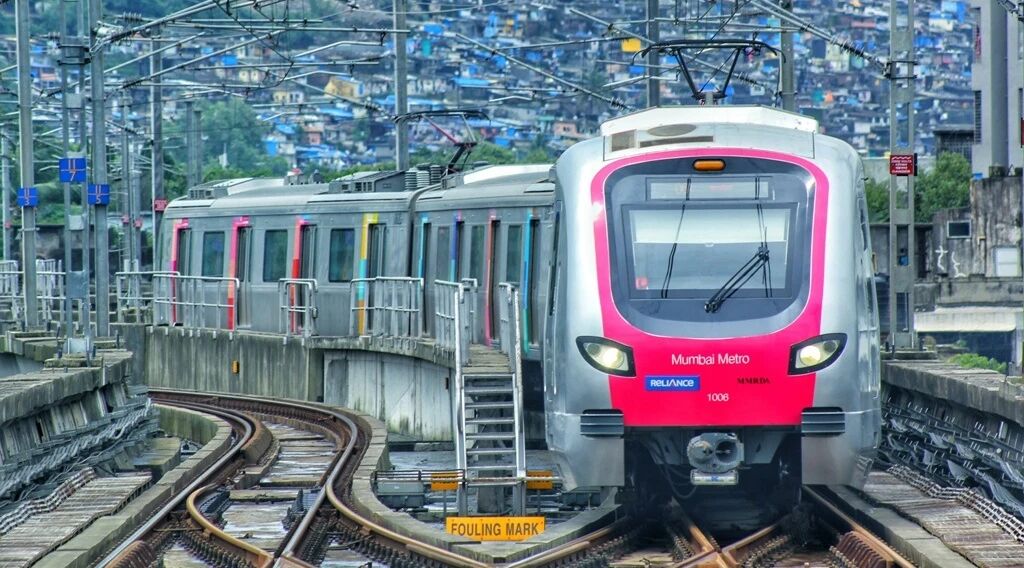

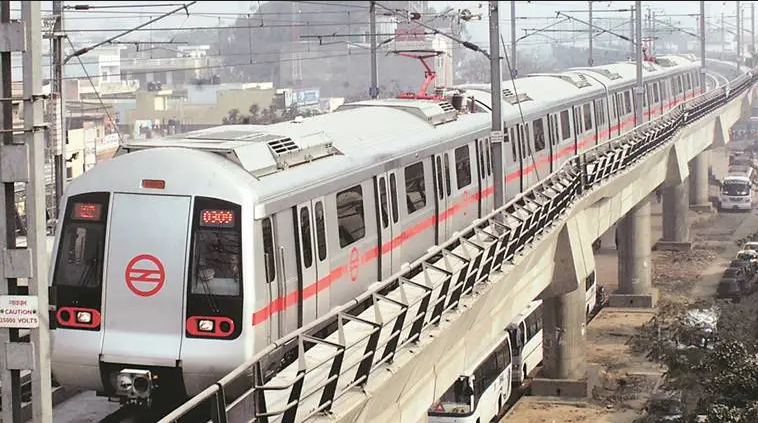

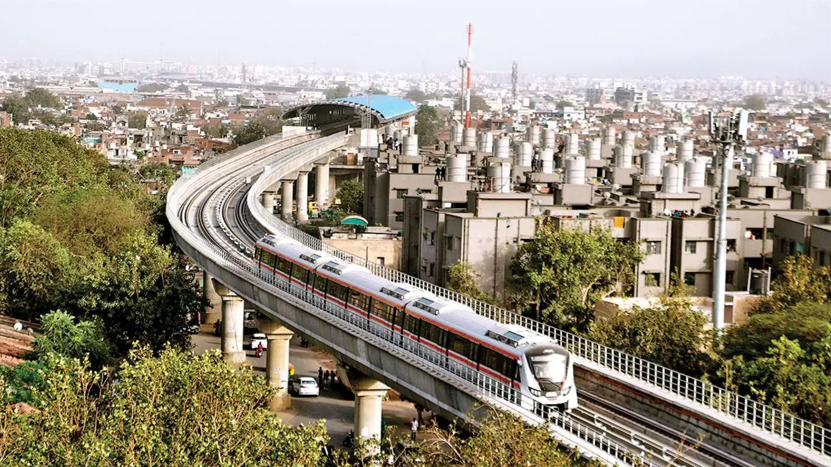

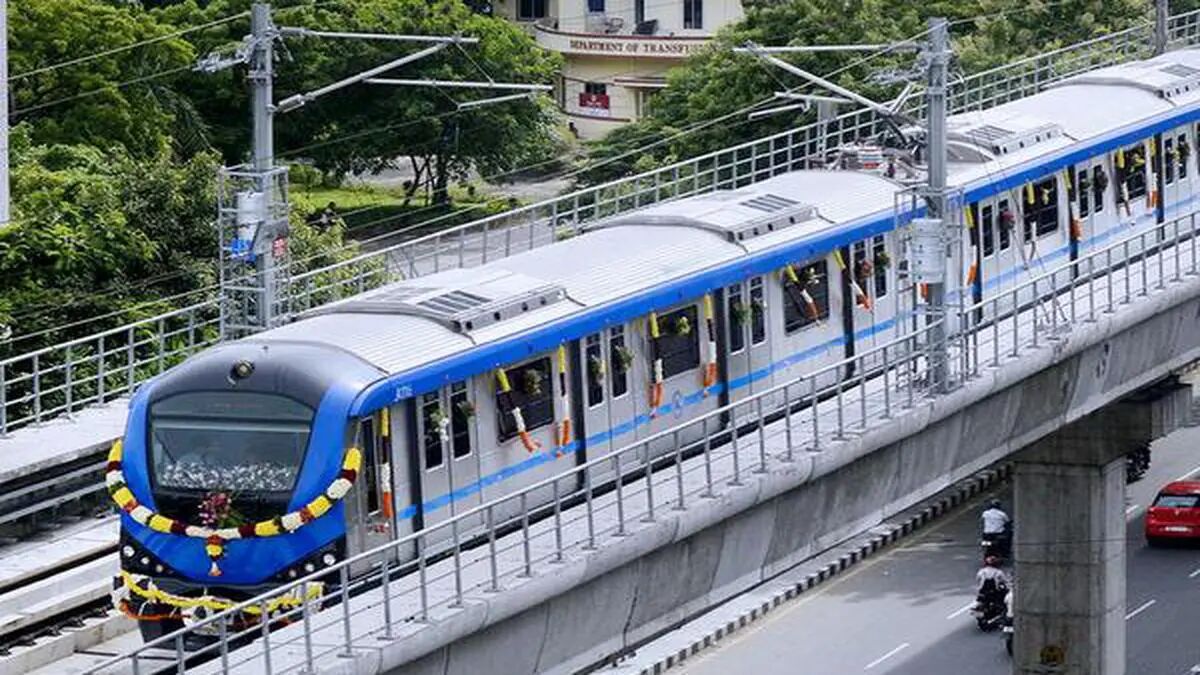

चित्र २ Nidec Kds द्वारा जितेका भारतीय सबवे परियोजनाहरू

02 सबवे उद्योग चेन र लिफ्टहरू

रेल ट्रान्जिटले सहरी उद्योगहरूलाई जोड्छ, औद्योगिक श्रृंखलाको विस्तारलाई बढावा दिन्छ, र उपकरण निर्माण र प्राविधिक R&D जस्ता सहायक उद्योगहरूको द्रुत विकासलाई ड्राइभ गर्छ। सबवे उद्योग श्रृंखला चित्र 3 मा देखाइएको छ, जहाँ सबै लिङ्कहरू एकअर्कामा निर्भर छन् र शहरी समूह र महानगरीय क्षेत्रहरूको आर्थिक विकासलाई ड्राइभ गर्दछ।

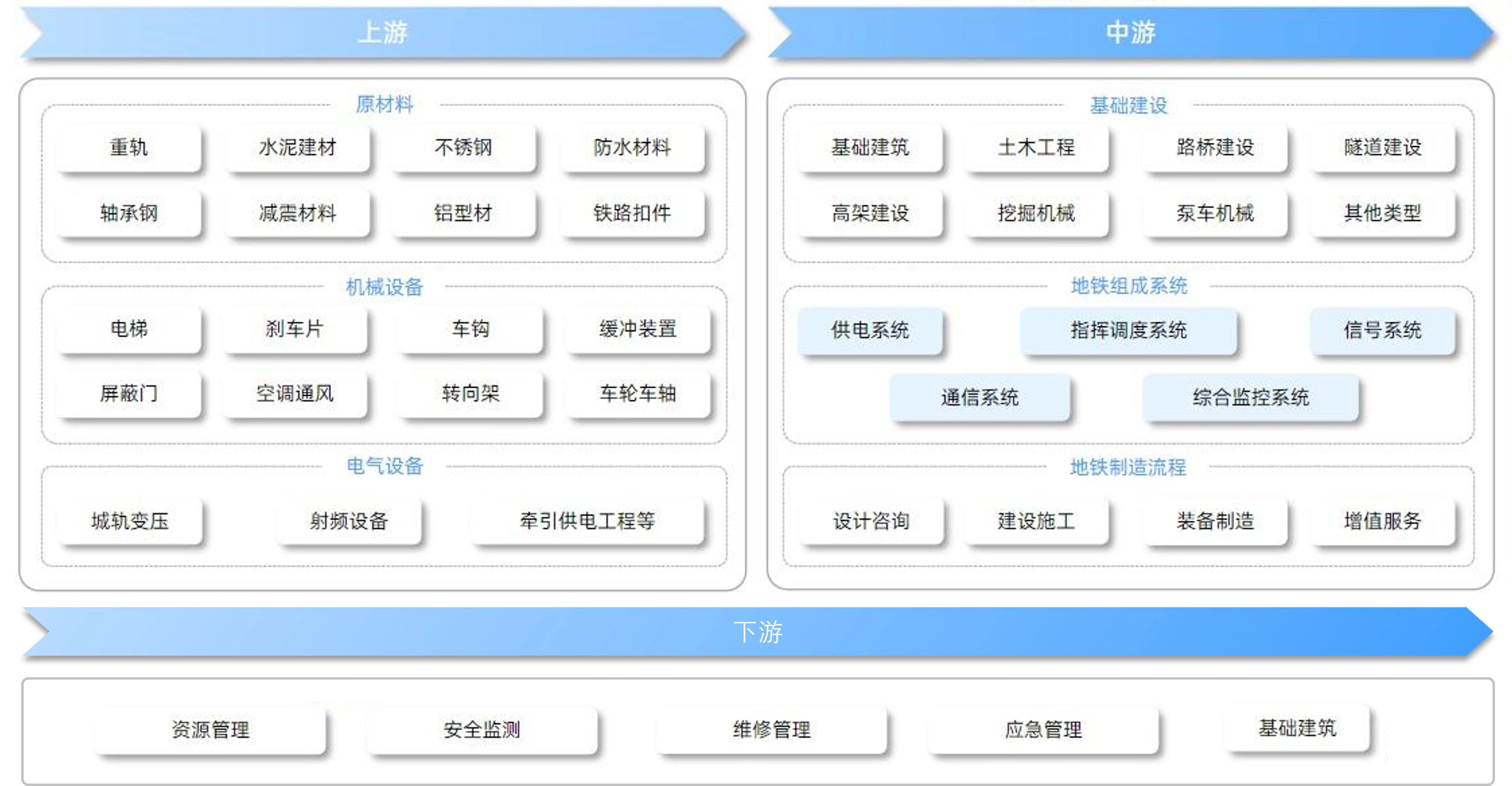

चित्र ३ सबवे उद्योग चेन

सबवे आपूर्ति श्रृंखलामा अपस्ट्रीम उद्योगको रूपमा, लिफ्टहरूले शहरी यातायातको लागि ठूलो सुविधा र ग्यारेन्टी मात्र प्रदान गर्दैन तर वृद्ध, असक्षम र भारी बोक्ने नागरिकहरूलाई देशको हेरचाह र ध्यान पनि प्रतिबिम्बित गर्दछ। सहरहरूको भविष्यको विकास सबवेको निर्माणसँग जोडिएको छ। रेल ट्रान्जिट नेटवर्क निर्माण गर्नु एउटा महत्त्वपूर्ण सरकारी परियोजना हो, र यसको निर्माण स्तरले शहरको छविमा गहिरो छाप छोड्नेछ।

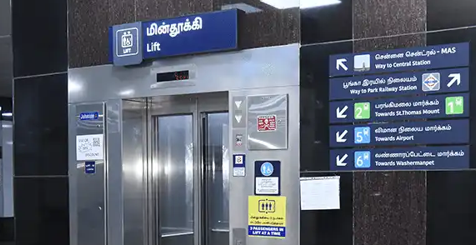

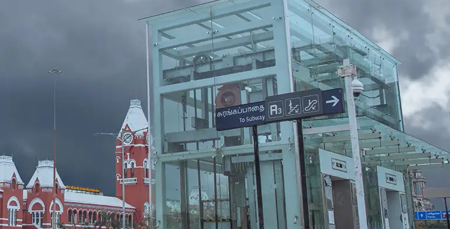

चित्रा 4 सबवे लिफ्टहरूमा Nidec KDS मोटरहरूको आवेदन

सबवे लिफ्ट मोटर्सका ०३ प्राविधिक मुख्य बिन्दुहरू

सबवे ठाडो लिफ्टहरूको मुख्य भागको रूपमा, कर्षण मेसिनको डिजाइनले सेवा वातावरण र सबवे लिफ्टहरूको अनुप्रयोग परिदृश्यहरूलाई ध्यानमा राख्नुपर्छ। Nidec KDS कर्षण मेसिनहरूको उत्कृष्ट प्रदर्शन एप्लिकेसन वातावरणको सही पकड र स्थायी चुम्बक सिंक्रोनस मोटरहरूको प्राविधिक संचयबाट उत्पन्न हुन्छ, जसको विवरण तल दिइएको छ:

1. उच्च शुल्क चक्र र उच्च ऊर्जा दक्षता को लागी आवश्यकताहरु

हरियो र कम कार्बन यात्राको लागि विश्वव्यापी वकालतको पृष्ठभूमिमा, रेल ट्रान्जिट निर्माणले ऊर्जा संरक्षणको लागि उच्च आवश्यकताहरू राखेको छ। तसर्थ, अन्य लिफ्टहरूको तुलनामा, सबवे लिफ्टहरूलाई ठूलो यात्रु प्रवाहको साथ शहरी परिदृश्यहरू पूरा गर्न उच्च दक्षताको लागि कर्षण मेसिनहरू आवश्यक पर्दछ। लगभग 1 m/s को गति संग लिफ्ट को लागी, तिनीहरूको दक्षता 90% सम्म पुग्न सक्छ। यसबाहेक, लिफ्ट स्थापनाको आवश्यकताहरू अन्तर्गत, कर्षण मेसिनको तौल र आकारलाई नियन्त्रण गर्नुपर्दछ। तसर्थ, कर्षण मेसिन डिजाइन इन्जिनियरहरूले विद्युत चुम्बकीय डिजाइनमा समृद्ध अनुभव हुन आवश्यक छ, उन्नत विद्युत चुम्बकीय क्षेत्र विश्लेषण सफ्टवेयर (चित्र 5) को साथ इलेक्ट्रोम्याग्नेटिक डिजाइन अप्टिमाइज गर्नुहोस्, र आवश्यकताहरू पूरा गर्न उपयुक्त विद्युत चुम्बकीय सामग्रीहरू चयन गर्नुहोस्।

ढुवानी क्षमताको आवश्यकताको कारण, कर्षण मेसिनहरू बारम्बार सञ्चालन हुन्छन्, त्यसैले तिनीहरूसँग कर्तव्य चक्रको लागि उच्च आवश्यकताहरू हुन्छन्, सामान्यतया S5-60% वा माथि। एकै समयमा, तापमान वृद्धि (चित्र 6) को लागि आवश्यकताहरू पनि धेरै उच्च छन्।

यसका लागि सबवे कर्षण मेसिनको डिजाइनले ऊर्जा संरक्षण र कम तापक्रम वृद्धिको कार्यसम्पादन आवश्यकताहरू पूरा गर्नुका साथै कम्प्याक्टनेस र अर्थतन्त्रको सिद्धान्तहरूको पालना गर्नुपर्छ।

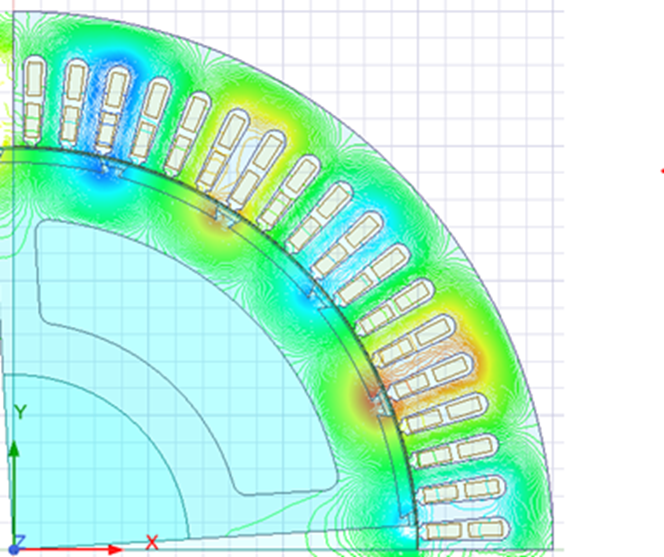

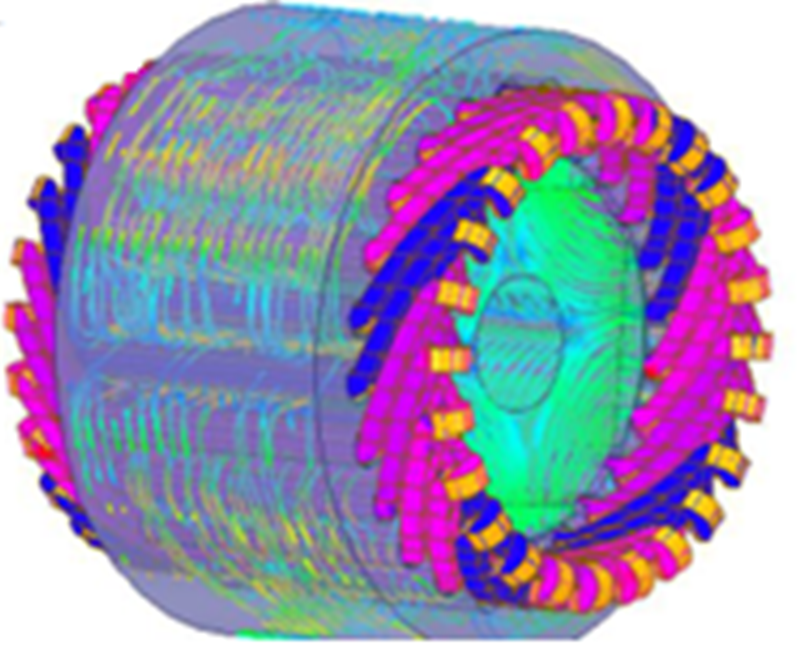

चित्र 5 विद्युत चुम्बकीय क्षेत्र विश्लेषण

चित्र 6 तापमान वृद्धि सिमुलेशन

२. उच्च सुरक्षा र विश्वसनीयताका लागि आवश्यकताहरू

उच्च सुरक्षा र विश्वसनीयता लिफ्टहरूको आधारभूत आवश्यकताहरू र विशेषताहरू हुन्, र मानिसहरूसँग सबवे लिफ्टहरूको सुरक्षा र विश्वसनीयताका लागि अझ उच्च आवश्यकताहरू छन्। तसर्थ, हामी मेकानिकल बल (चित्र 7) को विस्तृत विश्लेषण गर्छौं, र मेकानिकल लोड-बेयरिङ क्षमता र ब्रेकिङ कार्यसम्पादनको लागि विशेष आवश्यकताहरू र अपग्रेडहरू अगाडि राख्छौं। मुख्य मेकानिकल कम्पोनेन्टहरू जस्तै मेसिन बेस, ह्वील हब, ट्र्याक्सन सेभ र शाफ्टको लोड-बेयरिङका लागि सुरक्षा कारकहरू तदनुसार बढाइएको छ।

वर्तमानमा, हामीले निर्यात गरेका अधिकांश सबवे ट्र्याक्सन मेसिनहरूले ड्रम ब्रेकहरू अपनाउँछन्, जसमा ठूलो ब्रेक टर्क मार्जिन र स्थिर ब्रेकिङ प्रदर्शन छ। तिनीहरू पावर कन्ट्रोलरहरूसँग मिल्दोजुल्दो छन् जुन पूर्ण रूपमा प्रमाणित गरिएको छ। ब्रेकको इनपुट भोल्टेज र वर्तमान पावर ग्रिड उतार-चढ़ाव वा अन्य विद्युतीय उपकरणहरूको हस्तक्षेपबाट प्रभावित हुँदैन, कर्षण मेसिनको भरपर्दो सञ्चालनको लागि ग्यारेन्टी प्रदान गर्दछ।

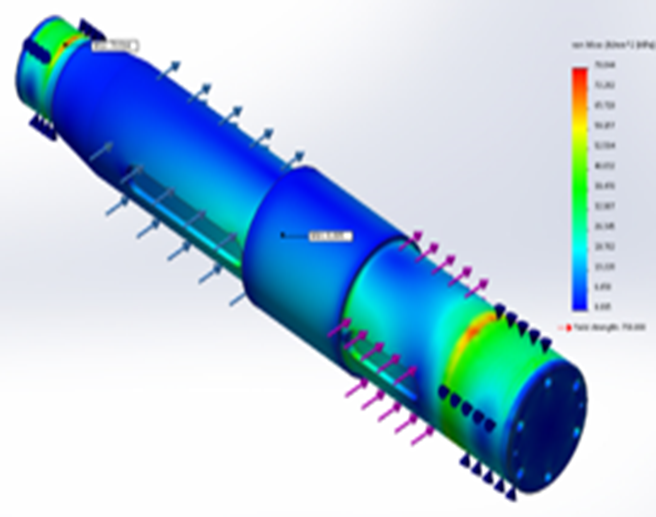

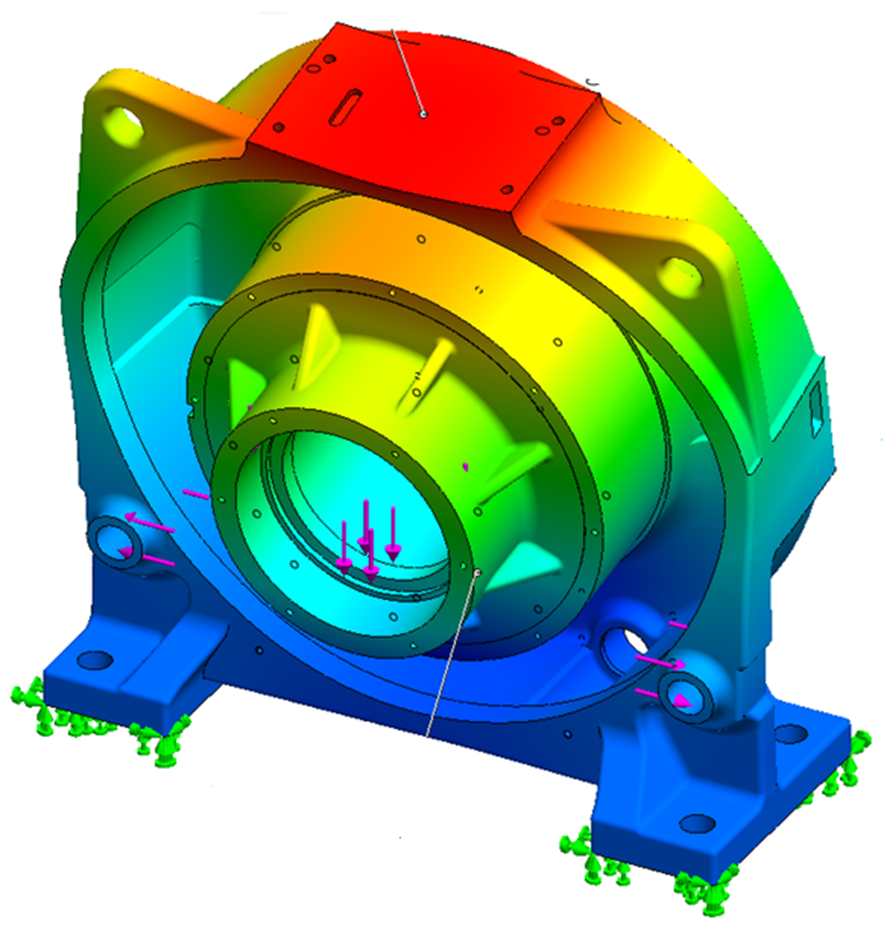

चित्र 7 मेकानिकल शक्ति विश्लेषण

3. बलियो ओभरलोड स्थिरता र सवारी आराम को लागी उच्च आवश्यकताहरु

सबवे ठाडो लिफ्टहरू सुसज्जित गर्ने उद्देश्यहरू मध्ये एक यात्रुहरूलाई सुविधा प्रदान गर्नु हो। भारी भार बोक्ने नागरिकहरू र विशेष हेरचाहको आवश्यकता भएका समूहहरू, जस्तै वृद्ध र असक्षमहरू, ठाडो लिफ्टहरूको मुख्य सेवा वस्तुहरू हुन्। तसर्थ, सबवे लिफ्ट कर्षण मेसिनहरूमा बलियो ओभरलोड क्षमता हुनु आवश्यक छ। ओभरलोड विश्लेषण अनुसार, ओभरलोड क्षमता 2 गुणा भन्दा बढी छ, र यो आवश्यक छ कि टोक़ उच्च गति वा कम गति, हल्का लोड वा भारी भार को पर्वाह नगरी स्थिर रूपमा उत्पादन गर्न सकिन्छ।

आरामदायी सवारी अनुभव प्रदान गर्न, कर्षण मेसिनको डिजाइनले हार्मोनिक दमनमा पनि विशेष ध्यान दिन्छ, विशेष गरी कम-अर्डर हार्मोनिक्सको दमन र कमी (जसले आराममा ठूलो प्रभाव पार्छ) र तिनीहरूको फोर्स वेभ एम्प्लिच्युड (चित्र 8), साथै कम-स्पीड टर्कको रिपल र एफ 9 को कमी। यसले यात्रुहरूलाई राम्रो सवारी अनुभव प्रदान गर्दै कम आवाज र कम कम्पनका साथ सम्पूर्ण प्रक्रियामा लिफ्ट सहज रूपमा चल्ने सुनिश्चित गर्दछ।

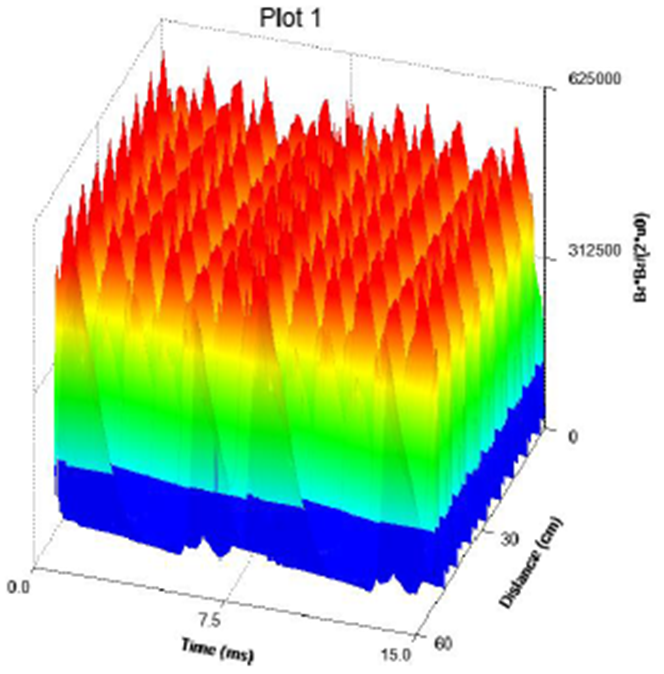

चित्र 8 बल तरंग विश्लेषण

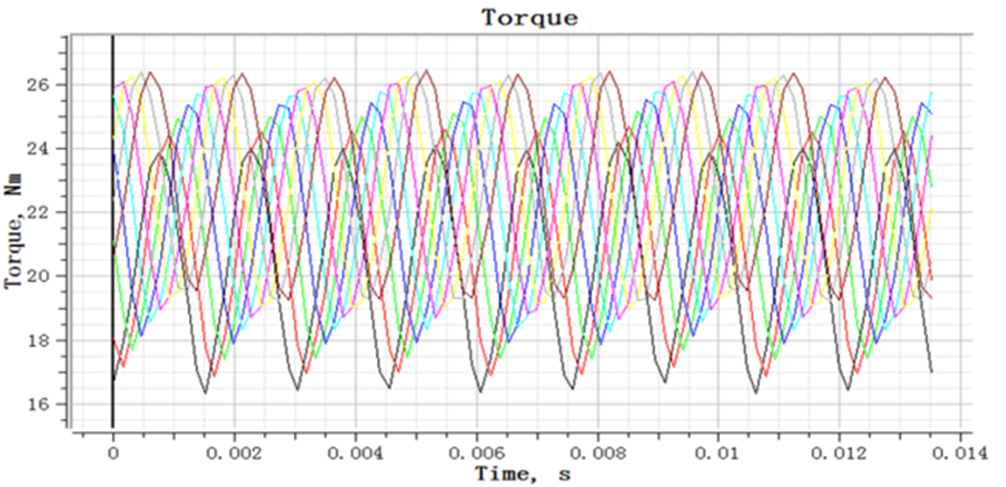

चित्र 9 टोक़ विश्लेषण

4. लामो डिजाइन जीवन र मानवीकृत मर्मतका लागि आवश्यकताहरू

सबवे कर्षण मेसिनको डिजाइनले सेवा जीवनमा पनि ध्यान केन्द्रित गर्नुपर्छ, जुन माथि उल्लिखित पक्षहरूमा सीमित छैन जस्तै कम तापक्रम वृद्धि र कर्षण मेसिनको सेवा जीवन विस्तार गर्न उच्च मेकानिकल बल, तर मोटर इन्सुलेशन, बियरिङहरू, लुब्रिकेटिङ ग्रीस, र स्थायी चुम्बकहरू जस्ता अन्य पक्षहरू पनि समावेश छन्। उदाहरणका लागि, इन्सुलेशनको सन्दर्भमा, उच्च मेकानिकल गुणहरू र डाइलेक्ट्रिक शक्ति भएको इन्सुलेट पेपरलाई स्लट इन्सुलेशनको रूपमा चयन गरिन्छ, र बलियो आवेग भोल्टेज प्रतिरोधका साथ विद्युत चुम्बकीय तारहरू प्रयोग गरिन्छ। प्रक्रियामा, VPI (भ्याकुम प्रेसर इम्प्रेग्नेसन) वार्निसिङ विधि अपनाइन्छ, जसले कर्षण मेसिन स्टेटरको भोल्टेज प्रभावको प्रतिरोध गर्ने क्षमतामा ठूलो सुधार गर्छ र कर्षण मेसिनको सेवा जीवन विस्तार गर्दछ।

अधिकांश सबवे लिफ्टहरू मेसिन-रूम-कम अनुप्रयोगहरूमा प्रयोग गरिन्छ। सबवे परियोजनाहरूमा लागू गरिएका Nidec KDS मोटरहरूको मुख्य मोडेलहरू चित्र 10 मा देखाइएको छ। डिजाइनमा, हामी एकीकृत डिजाइन, मर्मत-रहित डिजाइन, र कमजोर भागहरूको दृश्य डिजाइन अपनाउन सक्दो प्रयास गर्छौं। उदाहरणका लागि, प्लग-इन तारिङ, घुमाउने भागहरूको मर्मत-मुक्त डिजाइन, विद्युतीय घटकहरूको उच्च-संरक्षण डिजाइन, र ब्रेक घर्षण प्याड पहिरनको दृश्य प्रदर्शन। यी डिजाइनहरूले कर्षण मेसिन कम्पोनेन्टहरूको सेवा जीवन र प्रतिस्थापनहरू बीचको अन्तराललाई विस्तार गर्दछ, मर्मतसम्भारको कठिनाइलाई कम गर्छ, र कर्षण मेसिनलाई अझ सहज, शान्त र टिकाउ रूपमा चलाउन बनाउँछ। धेरै प्रविधिहरूको एकीकरणले उच्च गुणस्तरका उत्पादनहरू सिर्जना गर्दछ र ग्राहकहरूको मर्मत लागत बचत गर्दछ।

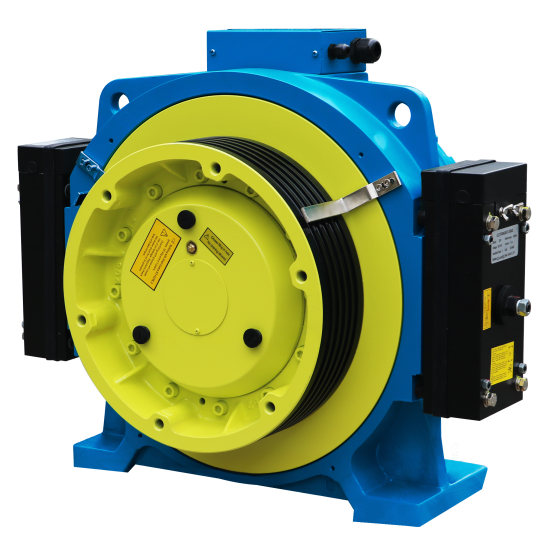

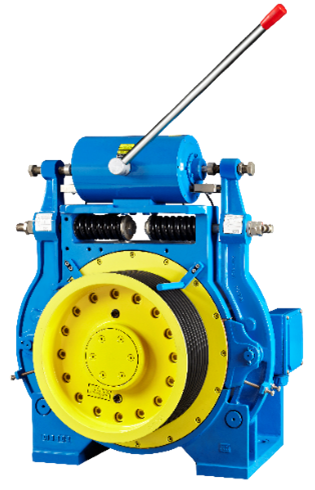

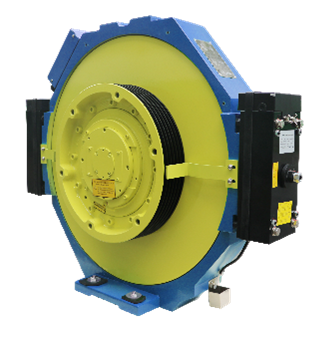

चित्र 10 सबवे परियोजनाहरूमा लागू Nidec KDS मोटर्सका मुख्य मोडेलहरू

04 भविष्य आउटलुक

विश्वको शहरी रेल ट्रान्जिट माथिको विकास गर्न जारी छ। यो आशा गरिएको छ कि 2024 सम्म, विश्वको शहरी रेल ट्रान्जिटको सञ्चालन माइलेज 44,500 किलोमिटर नाघेको छ, र रेल ट्रान्जिट उद्योगको भविष्यको विकासको सम्भावना धेरै फराकिलो छ। द्रुत प्राविधिक विकासको युगमा, लिफ्ट मोटरहरूको लागि प्राविधिक र गुणस्तर आवश्यकताहरू बढ्दो रूपमा उच्च हुनेछ, विश्वभरि विभिन्न क्षेत्रीय सांस्कृतिक र भौगोलिक भिन्नताहरूमा अनुकूलन आवश्यक छ।

उच्च गुणस्तरका उत्पादनहरू, व्यावसायिक समाधानहरू, र उत्कृष्ट सेवा टोलीको साथ, Nidec KDS एक दशकभन्दा बढी समयदेखि सबवेजस्ता महत्त्वपूर्ण शहरी पूर्वाधार परियोजनाहरूमा संलग्न छ। यसले विश्वव्यापी ग्राहकहरूलाई धेरै प्रमुख सरकारी परियोजनाहरू जित्न मद्दत गरेको छ, यात्रुहरूलाई आरामदायी र सुरक्षित सवारी अनुभव प्रदान गरेको छ, र ग्राहकहरूलाई विश्वसनीय र राम्रो प्रतिष्ठा स्थापित गर्न मद्दत गरेको छ।

भविष्यमा, Nidec KDS ले "गुणवत्ता पहिलो, ग्राहक सफलता", ग्राहकहरूमा ध्यान केन्द्रित गर्ने, र ठोस डिजाइन र उत्पादन क्षमताहरू र ग्राहकको अपेक्षाभन्दा उच्च गुणस्तरीय सेवाहरूको साथ, थप र राम्रो एलिभेटर समाधानहरू सिर्जना गर्न ग्राहकहरूसँग मिलेर काम गर्नेछ।
