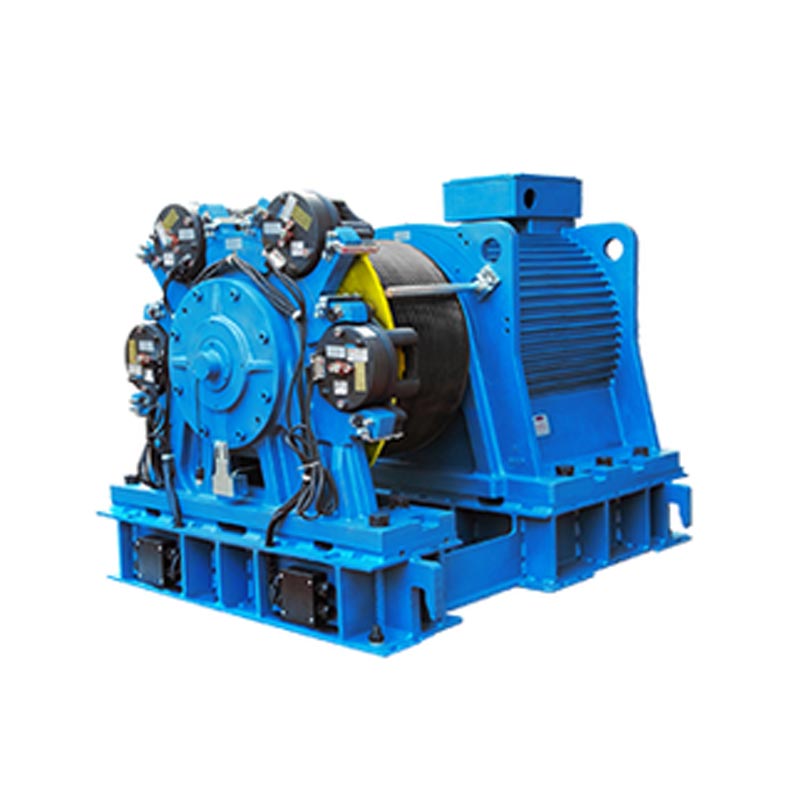

WH श्रृंखला-डबल र्याप (आन्तरिक रोटर)
| मोडेल | क्षमता kg |
लिफ्ट गति m/s |
मूल्याङ्कन आउटपुट KW |
मूल्याङ्कन गरिएको वर्तमान A |
मूल्याङ्कन गरिएको गति आरपीएम |
आवृत्ति Hz |
शेभ व्यास mm |
टोर्क Nm |
डोरीहरू | ग्रोभ जिल्ला। mm |
कोण काट्नुहोस् | ग्रूभ कोण | रोपिङ | शाफ्ट लोड kg |
ह्यान्डल व्हील | रिमोल रिलीज | जडता kg m^2 |
वजन kg |
| WH-4500-300 | 4500 | 3.0 | 93.4 | 205.0 | 151 | 40.2 | 760 | ५,९१५ | ९-Φ१६ | 20 | β=0° | γ=25° | २:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-4500-350 | 3.5 | 108.9 | 270.0 | 176 | 46.9 | |||||||||||||
| WH-4500-400 | 4.0 | 124.5 | 270.0 | 201 | 53.6 | |||||||||||||
| WH-4500-500 | 5.0 | 155.6 | 340.0 | 251 | 67.0 | |||||||||||||
| WH-5000-300 | 5000 | 3.0 | 103.8 | 230.0 | 151 | 40.2 | 760 | ६,५७२ | ९-Φ१६ | 20 | β=0° | γ=25° | २:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-5000-350 | 3.5 | 121.0 | 300.0 | 176 | 46.9 | |||||||||||||
| WH-5000-400 | 4.0 | 138.3 | 300.0 | 201 | 53.6 | |||||||||||||
| WH-5000-500 | 5.0 | 172.9 | 375.0 | 251 | 67.0 | |||||||||||||
| WH-6000-300 | 6000 | 3.0 | 107.9 | 235.0 | 151 | 40.2 | 760 | 6835 | ९-Φ१६ | 20 | β=0° | γ=25° | २:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-6000-350 | 3.5 | 125.9 | 310.0 | 176 | 46.9 | |||||||||||||
| WH-6000-400 | 4.0 | 143.9 | 310.0 | 201 | 53.6 | |||||||||||||
| WH-6000-500 | 5.0 | 179.8 | 390.0 | 251 | 67.0 | |||||||||||||
| WH-1600-1200-S | 1600 | 12.0 | 125.5 | 270.0 | 270 | 71.9 | 850 | 4443 | ९-Φ१६ | 20 | β=0° | γ=25° | १:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-2000-1000-S | 2000 | 10.0 | 130.7 | 258.0 | 225 | 59.9 | 850 | 5553 | ९-Φ१६ | 20 | β=0° | γ=25° | १:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-2000-1200-S | 12.0 | 156.9 | 337.0 | 270 | 71.9 | |||||||||||||
| WH-2500-400-S | 2500 | 4.0 | 65.4 | 180.0 | 101 | 26.8 | 760 | ६,२०७ | ९-Φ१६ | 20 | β=0° | γ=25° | १:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-2500-500-S | 5.0 | 81.7 | 180.0 | 126 | 33.5 | |||||||||||||
| WH-2500-600-S | 6.0 | 98.0 | 215.0 | 151 | 40.2 | |||||||||||||
| WH-2500-700-S | 7.0 | 114.4 | 285.0 | 176 | 46.9 | |||||||||||||
| WH-2500-800-S | 8.0 | 130.7 | 285.0 | 201 | 53.6 | |||||||||||||
| WH-2500-900-S | 9.0 | 147.1 | 355.0 | 226 | 60.3 | |||||||||||||
| WH-2500-1000-S | 10.0 | 163.4 | 355.0 | 251 | 67.0 | |||||||||||||
| WH-3000-400-S | 3000 | 4.0 | 71.9 | 195.0 | 101 | 26.8 | 760 | ६,८२७ | ९-Φ१६ | 20 | β=0° | γ=25° | १:१ | ५५,००० | N | N | 127.0 | ६,१०० |
| WH-3000-500-S | 5.0 | 89.9 | 195.0 | 126 | 33.5 | |||||||||||||
| WH-3000-600-S | 6.0 | 107.8 | 232.0 | 151 | 40.2 | |||||||||||||
| WH-3000-700-S | 7.0 | 125.8 | 308.0 | 176 | 46.9 | |||||||||||||
| WH-3000-800-S | 8.0 | 143.8 | 308.0 | 201 | 53.6 | |||||||||||||
| WH-3000-900-S | 9.0 | 161.8 | 387.0 | 226 | 60.3 | |||||||||||||
| WH-3000-1000-S | 10.0 | 179.7 | 387.0 | 251 | 67.0 |
1. ग्राहकहरूले हाम्रा इन्जिनियरहरूसँग यस श्रृंखला कर्षण मेसिनको एन्जिल दायरामा अनुरूप हुन आवश्यक छ।
2. DC ब्रेकको लागि क्याबिनेटमा स्टेप-डाउन ट्रान्सफर्मर चाहिन्छ होल्डिङ भोल्टेज DC40V हो।
3. रोपिङ 2:1, क्षमता 6000kg र रोपिङ 1:1, क्षमता 3000kg अनुप्रयोग, ब्यालेन्स अनुपात 0.45-0.5 छ, अन्य आवश्यकताहरू कृपया इन्जिनियरहरूसँग परामर्श गर्नुहोस्।
WH श्रृंखला मेशिनहरू
| क्षमता | 1600kg-6000kg |
| रोपिङ | २:१|१:१ |
| अन्डरकट | U |
| पोलहरू | 32 |
| फुट प्याड समतलता | <0.5 मिमी |
| संरक्षण मूल्याङ्कन | IP40 |
| इन्सुलेशन कक्षा | F |
| ड्युटी साइकल | S5-40% |
| मोटर रेटेड भोल्टेज | AC380V |
| ब्रेक | डिस्क |
| पिकिङ/होल्डिङ भोल्टेज | DC90V/DC40V |
डीसी ब्रेकको लागि पूर्ण-लहर सुधार शक्ति स्रोत
