स्वतन्त्र रूपमा विकसित FFT वेभफार्म विश्लेषण प्रणालीको साथ उद्योग परीक्षण अवरोधहरू मार्फत ब्रेक गर्नुहोस्

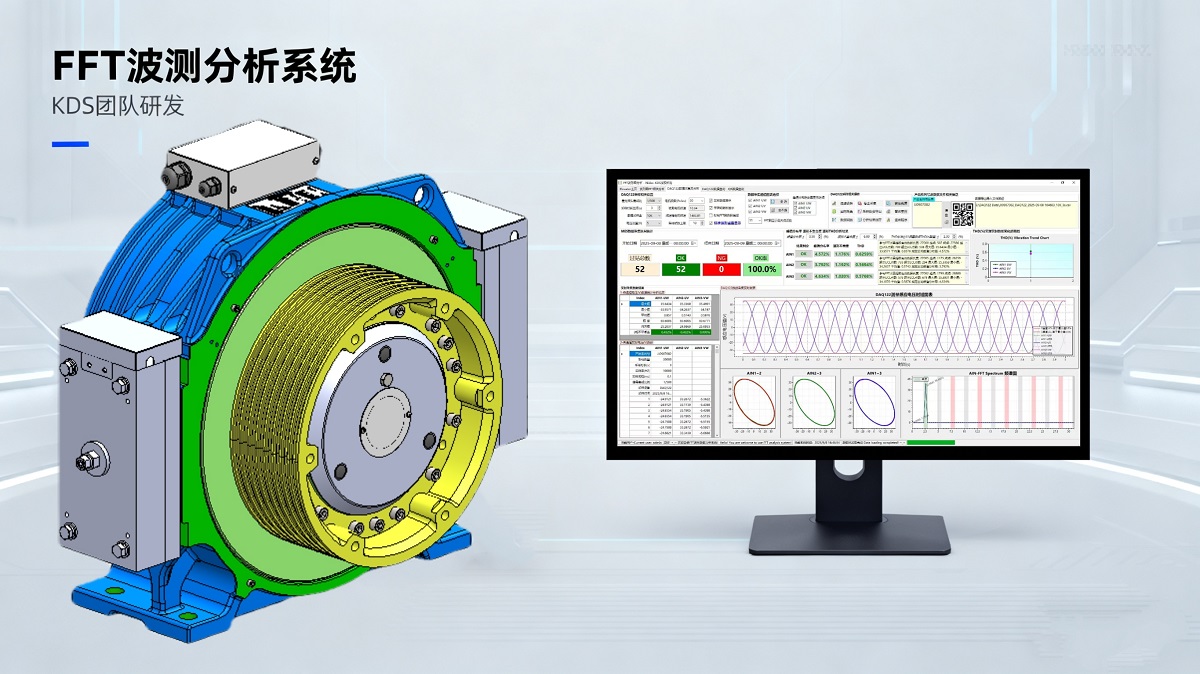

कर्षण मेसिन कार्यसम्पादन परीक्षणको क्षेत्रमा, परम्परागत विधिहरूमा मुख्यतया कम्पन परीक्षण, आवाज परीक्षण, इत्यादि समावेश हुन्छन्। यद्यपि, भोल्टेज वेभफर्महरू सही रूपमा क्याप्चर गर्ने र परिचालन डेटाको विश्लेषण मोटर स्थितिको मूल्यांकन गर्ने मुख्य कुरा हो। व्यापक परिष्करण पछि, NIDEC लिफ्ट मोटर टोलीले ट्र्याक्सन मेसिनहरूको ब्याक इलेक्ट्रोमोटिभ बल सिद्धान्तमा आधारित FFT तरंग विश्लेषण प्रणाली स्वतन्त्र रूपमा विकसित गरेको छ — जटिल बाह्य सेन्सरहरूको आवश्यकता बिना, यसले संकेत रूपान्तरण मार्फत मात्र साइन तरंगहरू उत्पन्न गर्न सक्छ, ट्र्याक्सन मेसिन परीक्षण समाधान प्रदान गर्दछ।

रक्षाको दोष पत्ता लगाउने रेखालाई बलियो बनाउन बहु एल्गोरिदमहरू

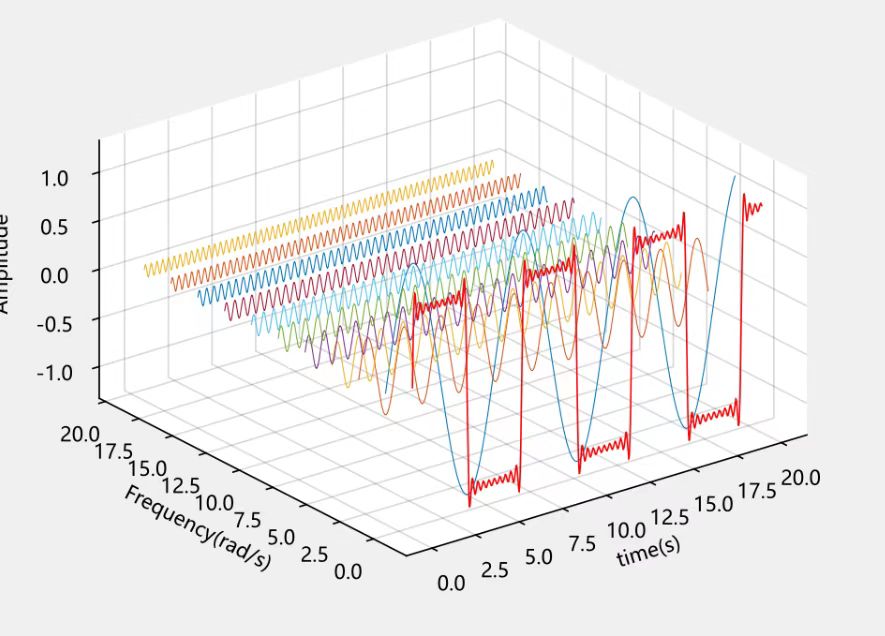

फास्ट फोरियर ट्रान्सफर्म (FFT) एल्गोरिथ्म, NVH विश्लेषण उपकरणहरूको मूल, त्रुटि पत्ता लगाउनको लागि एक क्लासिक उपकरण हो। यसले मोटर अपरेशनको क्रममा एकत्रित प्रेरित इलेक्ट्रोमोटिभ बलको समय-डोमेन संकेतहरूलाई फ्रिक्वेन्सी-डोमेन संकेतहरूमा सही रूपमा रूपान्तरण गर्न सक्छ। स्थायी चुम्बक सिंक्रोनस मोटरहरूको वास्तविक सञ्चालनमा, स्थायी चुम्बकहरूको गलत अलाइनमेन्ट, रिभर्स टाँस्ने, र अफसेट टाँस्ने जस्ता त्रुटिहरू प्रेरित इलेक्ट्रोमोटिभ बलमा सूक्ष्म परिवर्तनहरूमा प्रतिबिम्बित हुनेछन्, जसले विशिष्ट फ्रिक्वेन्सीहरूमा असामान्य संकेतहरू उत्पन्न गर्नेछ। यसको शक्तिशाली सिग्नल विश्लेषण क्षमताको साथ, FFT एल्गोरिथ्मले यी सूक्ष्म परिवर्तनहरूलाई उत्सुकतापूर्वक कब्जा गर्न सक्छ र गल्ती निदानको लागि महत्त्वपूर्ण सुरागहरू प्रदान गर्न सक्छ।

NIDEC लिफ्ट मोटर परीक्षण समाधानको दोहोरो कोर

हार्डवेयर कोर: उच्च नमूना-दर डाटा अधिग्रहण कार्ड

सिग्नल "विरूपण"बाट बच्न, हामी हार्डवेयर फाउन्डेशनको रूपमा उच्च-नमूना-दर र उच्च-रिजोल्युसन डेटा अधिग्रहण कार्डहरू चयन गर्छौं। यसले मोटर अपरेशनको क्रममा ब्याक इलेक्ट्रोमोटिभ बलको सानो भोल्टेज परिवर्तनहरू वास्तविक-समयमा क्याप्चर गर्न सक्छ, एनालग संकेतहरूलाई सटीक डिजिटल सिग्नलहरूमा रूपान्तरण गर्न सक्छ, र पछिको विश्लेषणको लागि "उच्च-गुणस्तरको कच्चा डाटा" प्रदान गर्दछ।

चयन गरिएको डाटा अधिग्रहण कार्डले आवश्यकताहरू पूरा गर्दछ भनेर सुनिश्चित गर्न, ME टोलीले यसको परीक्षण गर्‍यो। विश्लेषणले देखाउँछ कि चयन गरिएको डाटा अधिग्रहण कार्डमा उत्कृष्ट स्थिरता छ, लगभग 0.072% को GRR मा तीन मापनकर्ता A, B, र C बीचमा।

सफ्टवेयर कोर: स्वतन्त्र रूपमा विकसित FFT तरंग विश्लेषण प्रणाली

यस प्रणालीको मुख्य फाइदा "व्यावसायिक डेटा" लाई "दृश्य, विश्लेषणयोग्य, र प्रयोगयोग्य" परीक्षण परिणामहरूमा रूपान्तरण गर्नु हो। यसको तीन कोर प्रकार्यहरूले पूर्ण-आयामी विश्लेषणलाई समय डोमेनबाट फ्रिक्वेन्सी डोमेन सम्म समावेश गर्दछ:

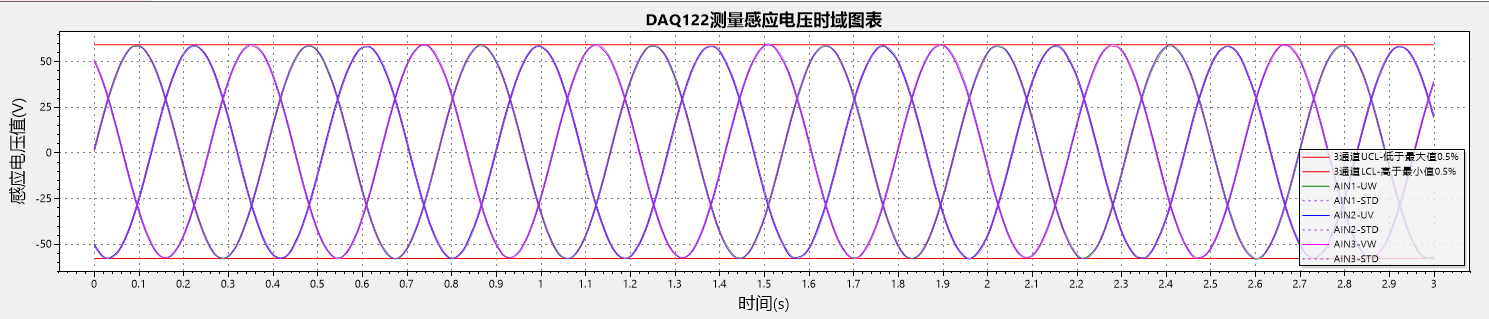

• प्रेरित भोल्टेज समय-डोमेन चार्ट: वास्तविक-समयले समयको साथमा भोल्टेज संकेतहरूको परिवर्तन कर्भ देखाउँछ, सहज रूपमा भोल्टेज उतार-चढ़ाव र शिखर घटना नोडहरू देखाउँदछ, तात्कालिक संकेत परिवर्तनहरू एक नजरमा स्पष्ट पार्छ;

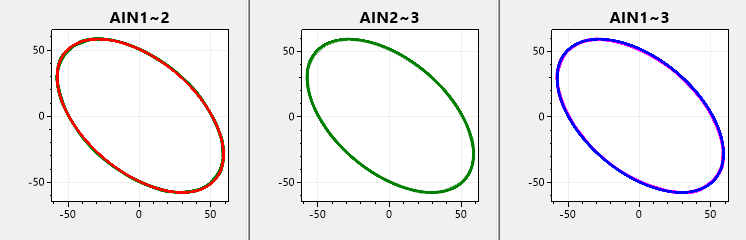

• लिसाजस फिगर एनालिसिस: विभिन्न संकेतहरूको फेज सम्बन्ध मार्फत लिसाजस फिगरहरू उत्पन्न गर्दछ, ट्र्याक्सन मेसिनको परिचालन स्थिरतालाई द्रुत रूपमा न्याय गर्दछ, र एकै नजरमा असामान्य चरण विचलनहरू पहिचान गर्दछ;

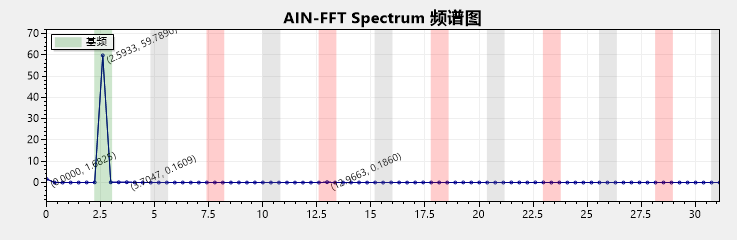

• गहन स्पेक्ट्रम विश्लेषण: समय-डोमेन संकेतहरूलाई फ्रिक्वेन्सी-डोमेन डेटामा रूपान्तरण गर्दछ, स्पष्ट रूपमा प्रत्येक फ्रिक्वेन्सी कम्पोनेन्टको अनुपात देखाउँदछ, र सजिलैसँग सम्भावित समस्याहरू जस्तै हार्मोनिक हस्तक्षेपहरू पत्ता लगाउँदछ।

"डेटा हेर्दै" भन्दा बाहिर, प्रणाली "परिणामहरू वितरण" मा अधिक ध्यान केन्द्रित गर्दछ। तीन प्रमुख परीक्षण सूचकहरूले कर्षण मेसिन प्रदर्शनको सुरक्षा गर्दछ:

1. शिखर वितरण दर: भोल्टेज चुचुराहरूको वितरण गणना गर्दछ, चुचुराहरू उचित दायरा भित्र छन् कि छैनन् भनेर न्याय गर्दछ, र असामान्य चुचुराहरूको कारणले हुने मोटर हानिबाट बच्न सकिन्छ;

2. वेभफर्म गैर-संयोग डिग्री: वास्तविक वेभफर्म र मानक साइन वेभ बीचको भिन्नतालाई तुलना गर्दछ, तरंग विरूपण परिमाण गर्दछ, र मोटर कमिसनिङको लागि सटीक आधार प्रदान गर्दछ;

3. वेभफर्म THD विश्लेषण: कुल हार्मोनिक विरूपण गणना गर्दछ, सहज रूपमा भोल्टेज वेभफर्महरूमा हार्मोनिक्सको प्रभावलाई प्रतिबिम्बित गर्दछ, र कर्षण मेसिनहरूको उत्पादन गुणस्तरलाई अनुकूलन गर्न मद्दत गर्दछ।

उपलब्धि प्रदर्शन

स्वतन्त्र रूपमा विकसित FFT तरंग विश्लेषण प्रणाली मार्फत, मोटर NVH कार्यसम्पादनको बहु-आयामी परीक्षण गरिएको छ, जसले उत्पादनको गुणस्तरका समस्याहरूलाई उल्लेखनीय रूपमा घटाउँछ र डेलिभरी अघि मोटर गुणस्तर सुनिश्चित गर्दछ। डिसेम्बर 2024 देखि हालसम्म, लगभग दशौं हजार मोटरहरूको परीक्षण गरिएको छ, परीक्षण गरिएको मोटरहरूको पहिलो-पास उपज 99.5% माथि राखिएको छ। यी डाटाहरूको सङ्कलन र विश्लेषणले NIDEC लिफ्ट मोटर गुणस्तरको विश्वसनीयता र यस मोटर FFT प्रदर्शन परीक्षण सफ्टवेयरको विकासको महत्त्वलाई पूर्ण रूपमा देखाउँछ।

अन्तमा, NVH सिद्धान्त व्याख्या, नवाचार परिचय, उच्च-गति डाटा अधिग्रहण, बहु-आयामी प्यारामिटर विश्लेषणदेखि पूर्ण-स्केल मास उत्पादन परीक्षणसम्म, यो FFT तरंग विश्लेषण प्रणालीले परम्परागत परीक्षणको सीमितताहरू तोड्छ। मोटर कारखाना गुणस्तर निरीक्षण, दैनिक सञ्चालन र मर्मत अनुगमन, वा गल्ती निदान को लागी, यसले विस्तृत र व्यापक परीक्षण समर्थन प्रदान गर्न सक्छ, लिफ्ट कर्षण मेसिन उद्योगमा मोटर प्रदर्शनको कुशल, सुरक्षित, र भरपर्दो परीक्षणमा नयाँ गति इन्जेक्सन गर्न सक्छ!
